Эллиптические днища

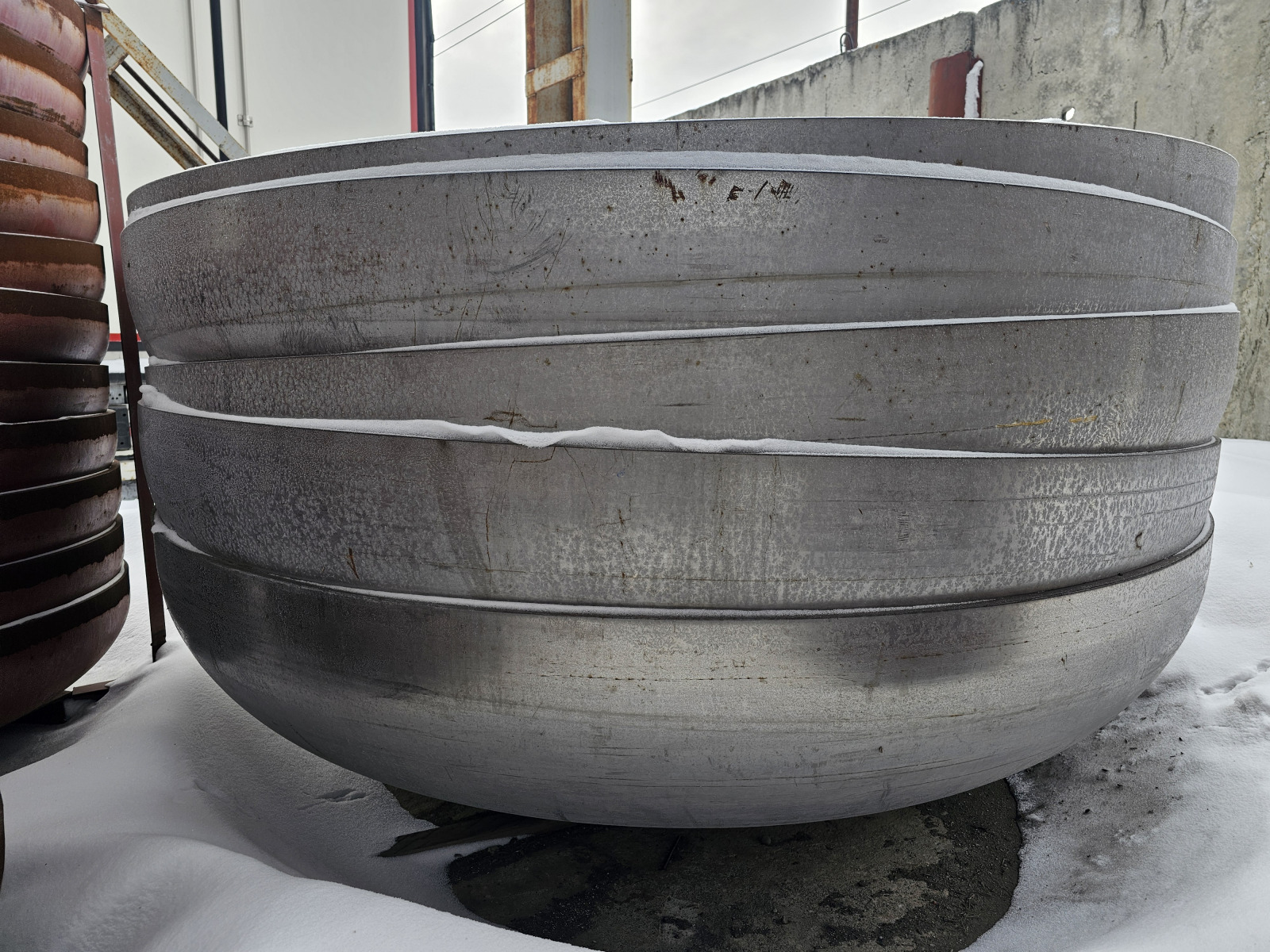

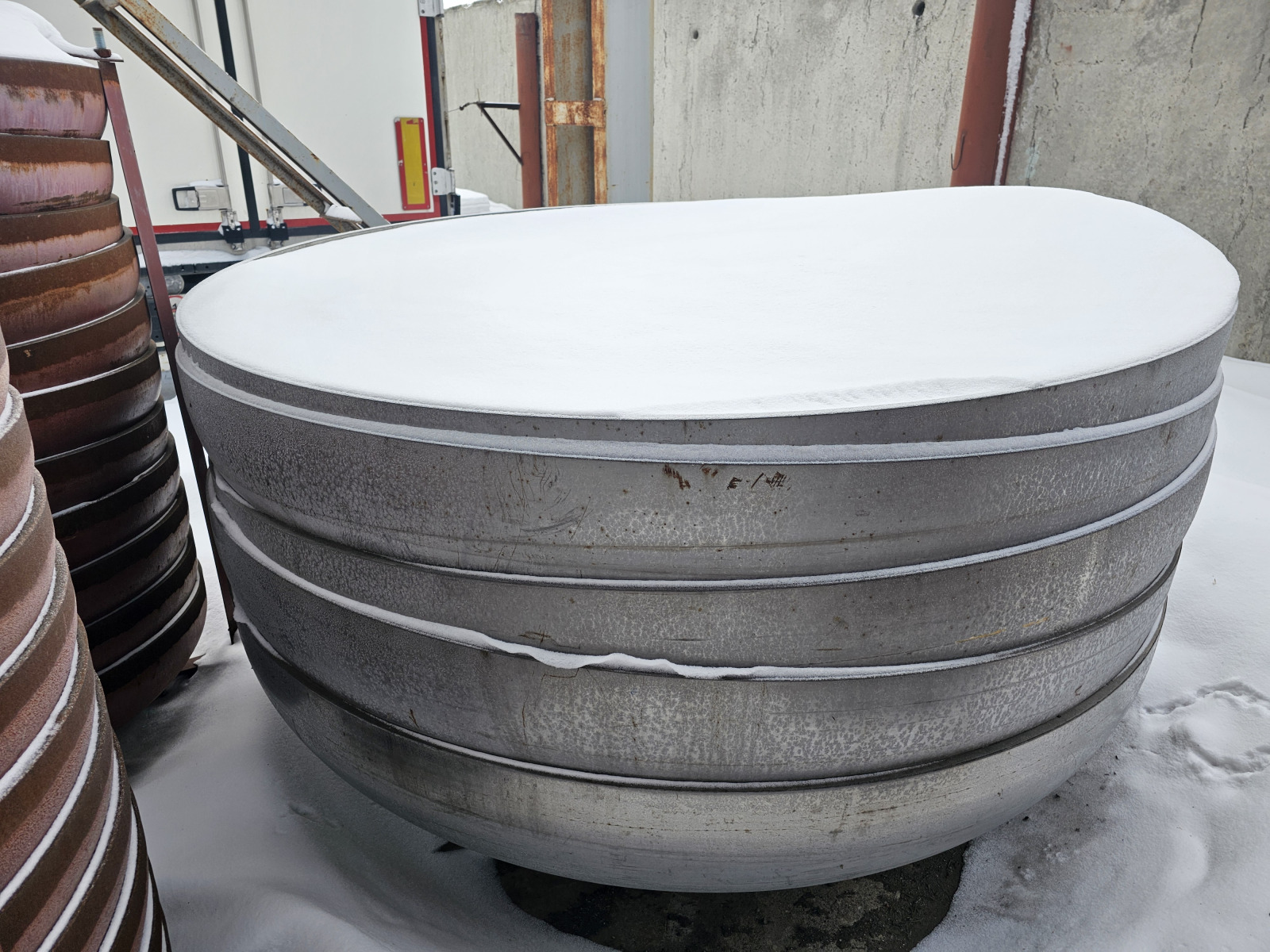

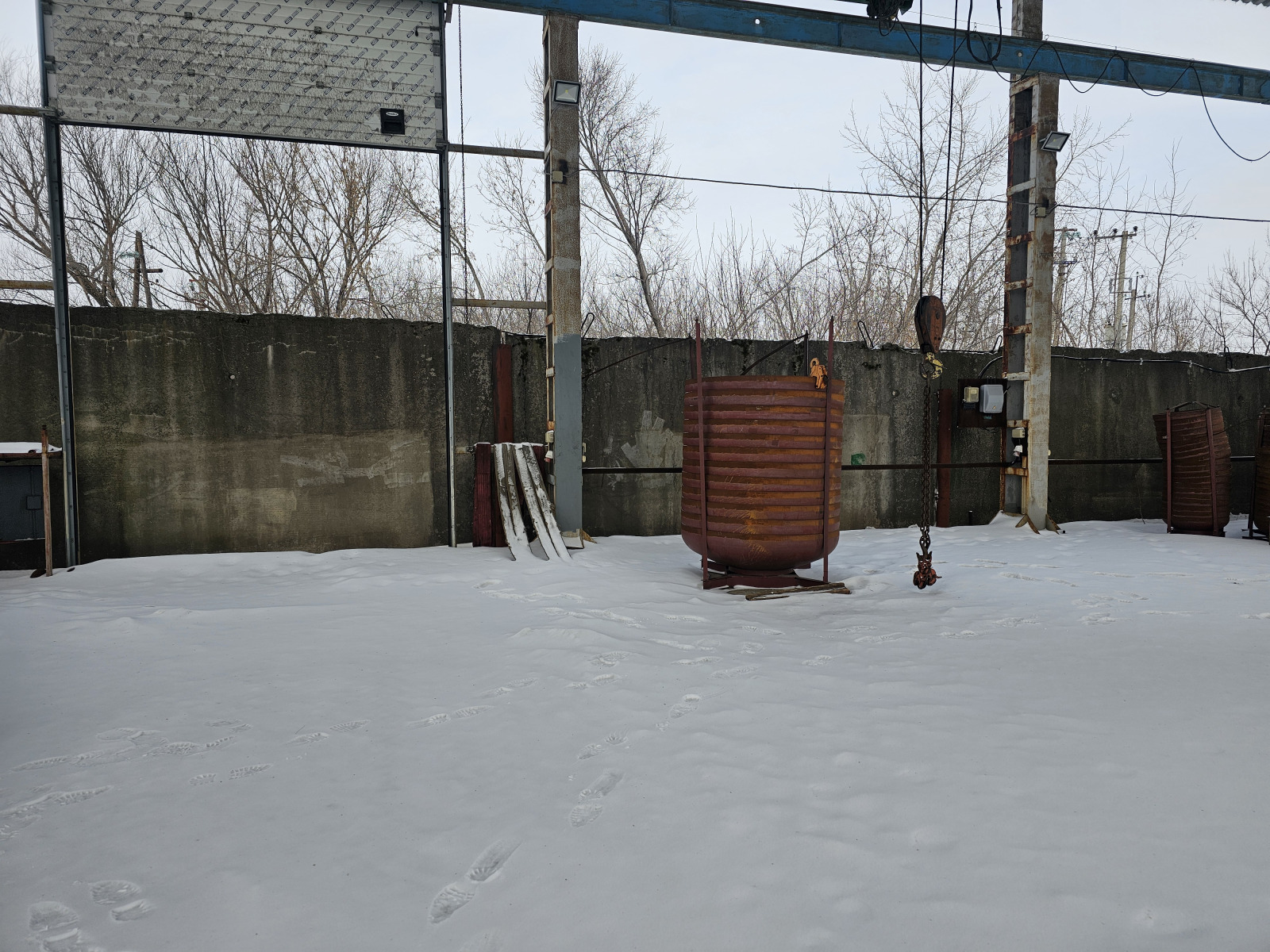

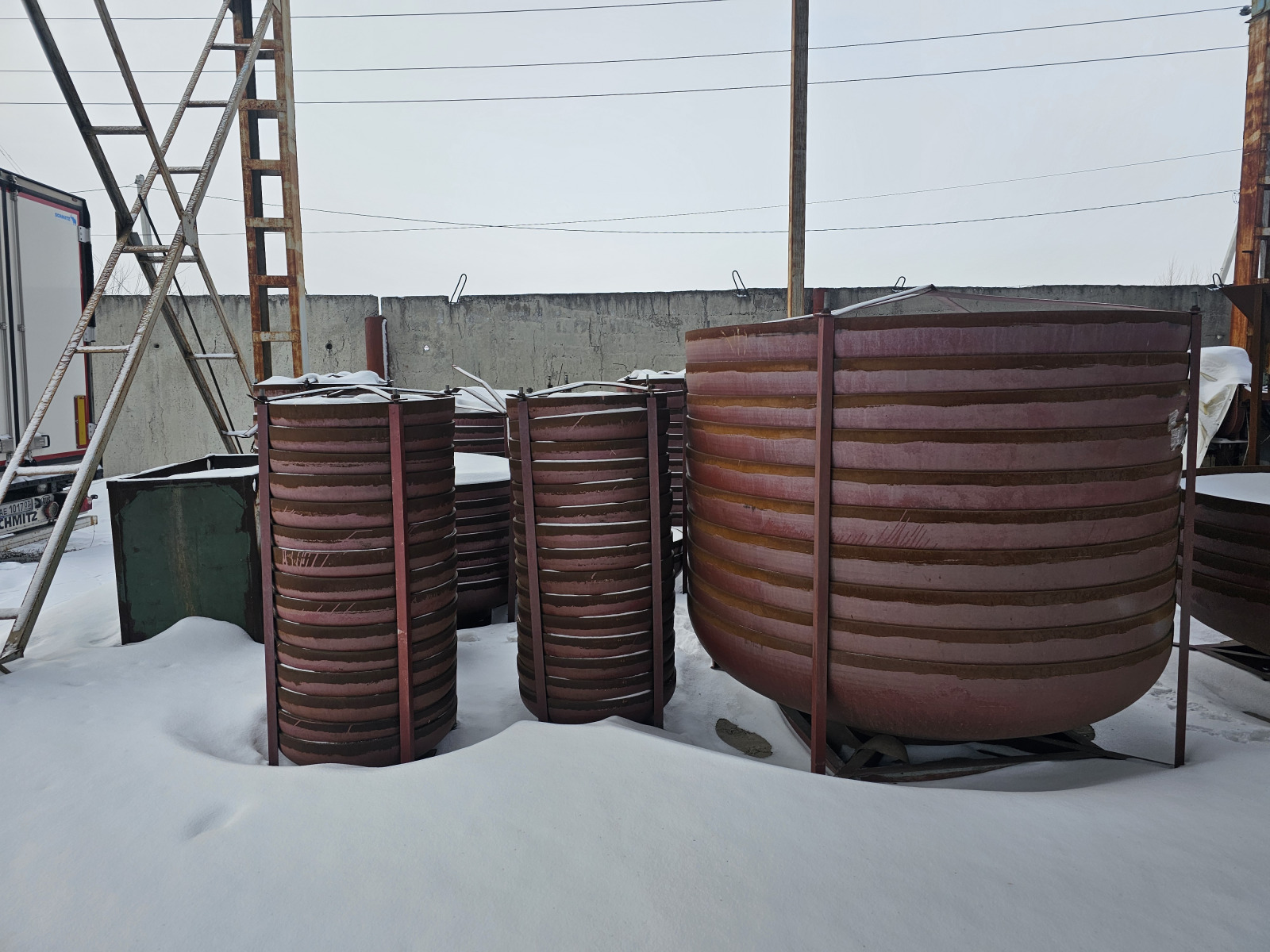

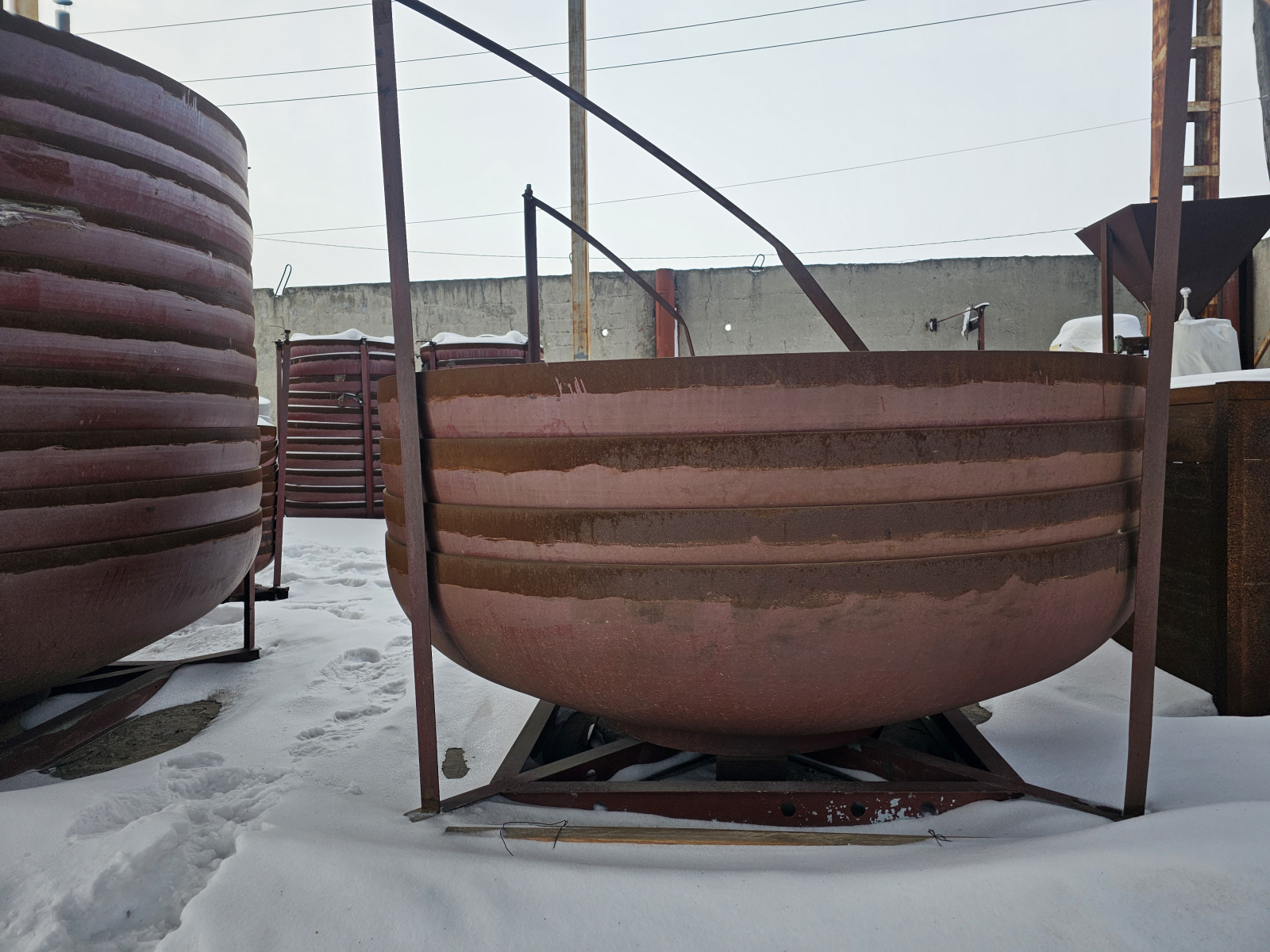

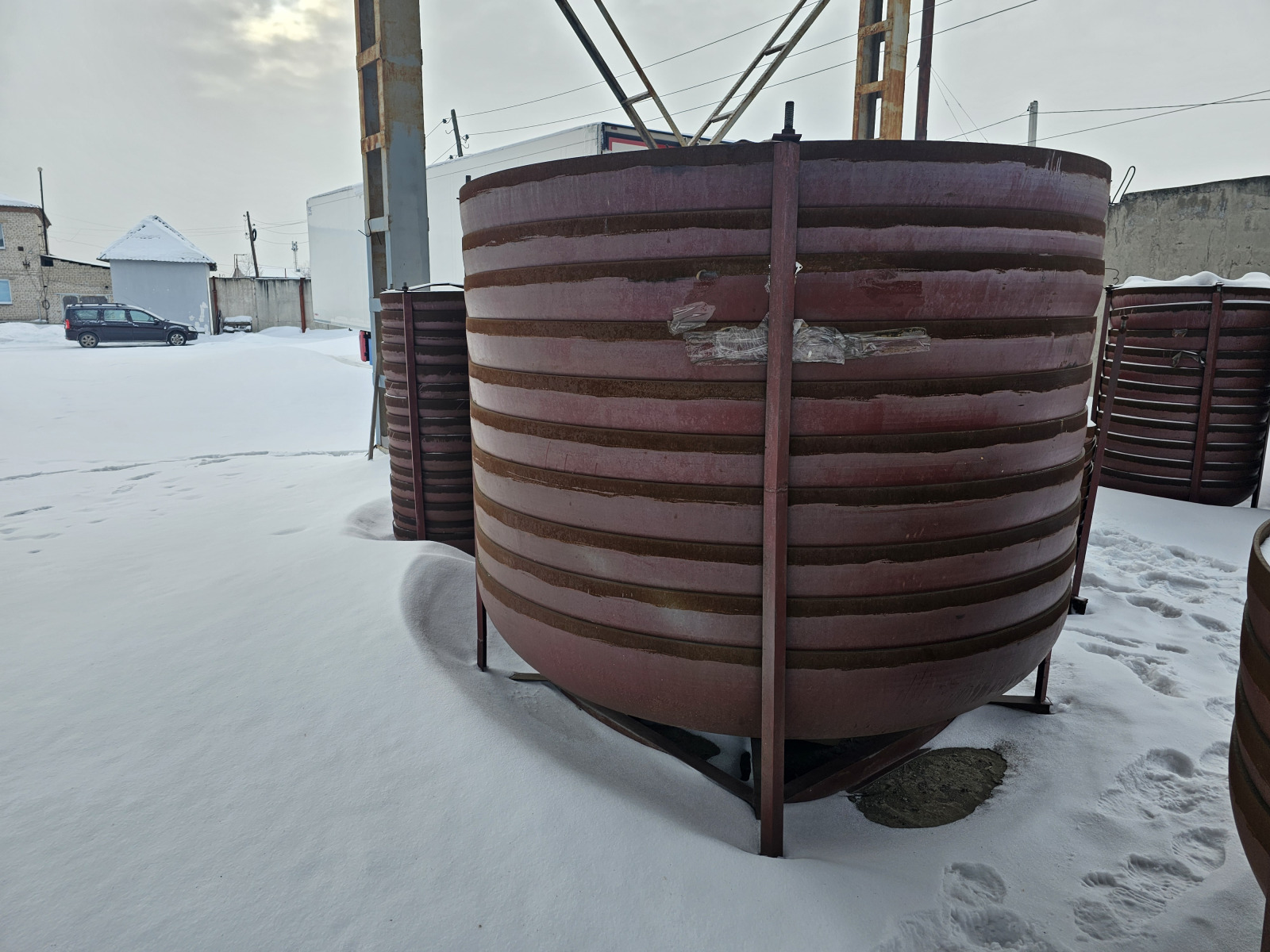

Стальные эллиптические днища применяются в производстве сосудов и промышленных аппаратов, рассчитанных на высокое рабочее давление до 16 МПа. Эллиптические днища благодаря своей геометрической форме обладают высокими прочностными характеристиками, хорошо выдерживают перепады давления в емкости и гидродинамические удары. Днища выпуклой формы изготавливаются из листовой углеродистой/нержавеющей стали. Готовое эллиптическое днище представляет собой выпуклое дно (в разрезе — эллипсоид) и цилиндрическую отбортованную обечайку (борт).

Чертеж

Di – внутренний диаметр
De – внешний диаметр
Ht – общая высота днища
thK – толщина стенки
h – высота борта
r – радиус закругления
R – радиус кривизны днища по внутренней поверхности

Технические возможности

Внутренний диаметр от 400 мм до 9000 мм*
Толщина стенки от 2 мм до 220 мм

*Транспортировка грузов шириной свыше 5 метров классифицируется как перевозка особо крупных негабаритных грузов. Она требует обязательного получения спецразрешения Росавтодора, разработки детального маршрута, использования низкорамных тралов, обязательного сопровождения патрульными машинами ГИБДД и часто — демонтажа дорожных знаков/проводов.

Применяемые материалы

Нержавеющие стали:
08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, AISI 321, AISI 304, AISI 316Ti и другие.
Углеродистые стали:
20ЮЧ, 09Г2С, Ст3сп5, Ст20, 17Г1С, 16ГС.
Титановые сплавы:
ВТ1-0, ВТ5, ВТ6, ВТ8, ВТ9, ОТ4-О.
Алюминиевые сплавы:
АМг3, АМг5, АМг61 (1561), Р-1407.

Что нужно учитывать при выборе марки стали для днища?

Обращайте внимание на основные параметры: климатические условия эксплуатации на объекте, рабочее давление. Важно понимать и параметры рабочей среды — ее тип, состав, степень агрессивности воздействия.
